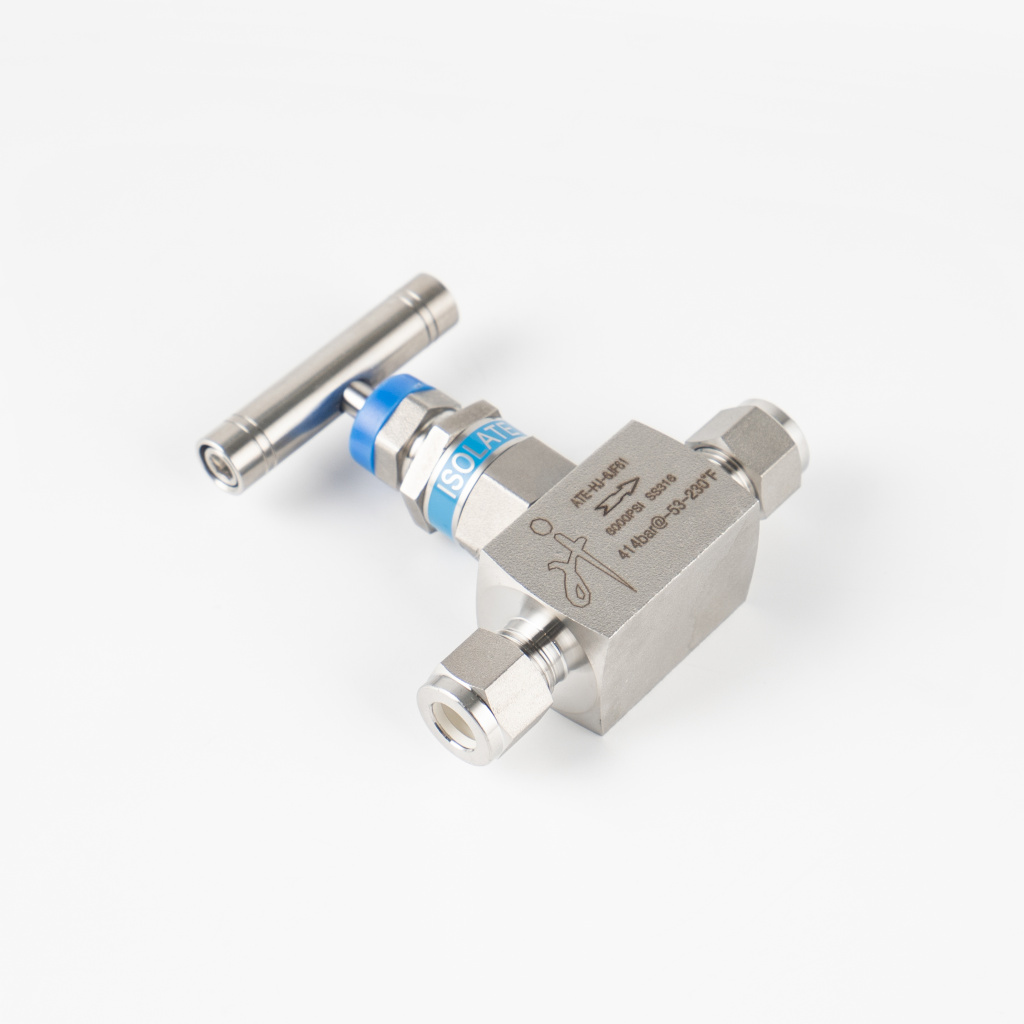

Игольчатые вентили серии HJZF4
1 апреля 2024 11:35
// Технологии
Игольчатые вентили серии HJZF4 и HJZF4H имеют цельный кованный корпус. Вентили серии HJZF4H отличаются высоким рабочим давлением до 690 бар. Конструкция штока, состоит из двух частей: верхняя резьба штока холоднокатаная, а нижняя резьба штока закалена для обеспечения высокой прочности и плавности работы. Смазка верхней части штока изолирована от рабочей среды, что значительно повышает долговечность конструкции.
Игольчатые вентили серии HJZF4 и HJZF4H способны работать при давлении от 414 бар до 690 бар в зависимости от серии. Стандартно игольчатые вентили уплотняются при помощи PTFE что позволяет работать им при температурах от -54°C до 232°C. С графитовым уплотнением рабочая температура значительно возрастает: от -54°C до 649°C. Конфигурация вентилей может быть как прямой, так и угловой. Корпус вентиля в стандартном исполнении изготавливается из коррозионно-стойкой стали марки 316 и 316L. Опционально, вентиль может быть изготовлен из сплава Hastelloy C-276 и Alloy 400.
Наши специалисты всегда помогут подобрать партийный номер или аналог.
Зависимость рабочего давления от температуры
Зависимость коэффициента потока от количества оборотов штока
Таблица для подбора партийного номера
Наши специалисты всегда помогут подобрать партийный номер или аналог.
